設備用途

微型移動式分選機適用于細粒和微粒稀有金屬、黑色金屬、有色金屬、貴金屬等礦山和煤的選別。他不僅可以作為一個獨立的選礦作業，亦可以與跳汰機、螺旋選礦機、離心選礦機等或其他選礦方法配合使用。

本設備依據入選礦物比重差，往復不對稱運動并呈傾斜的床面橫向水流中的分層性能進行選別，具有不同比重礦物在床面上分帶明顯，精礦質量高、操作和調節方便等特點。

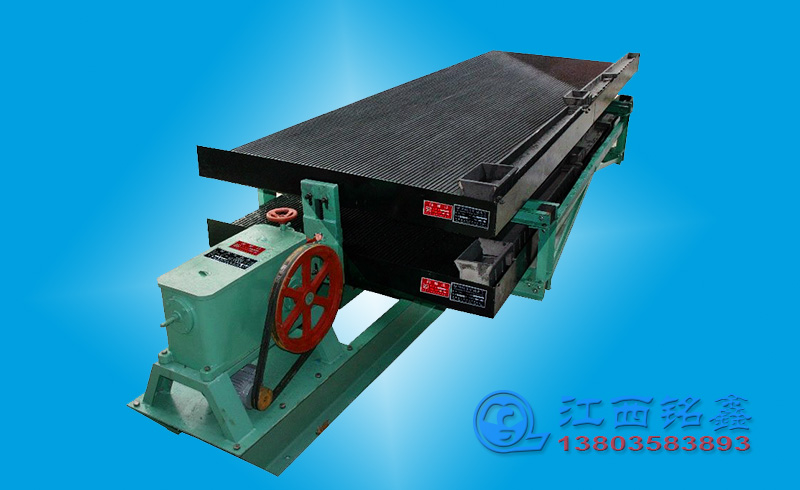

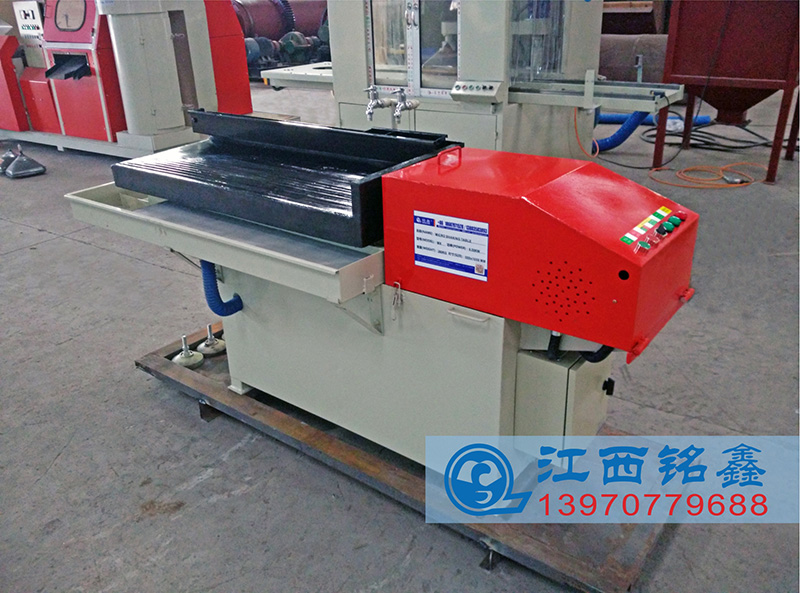

設備整體圖片

??

設備安裝

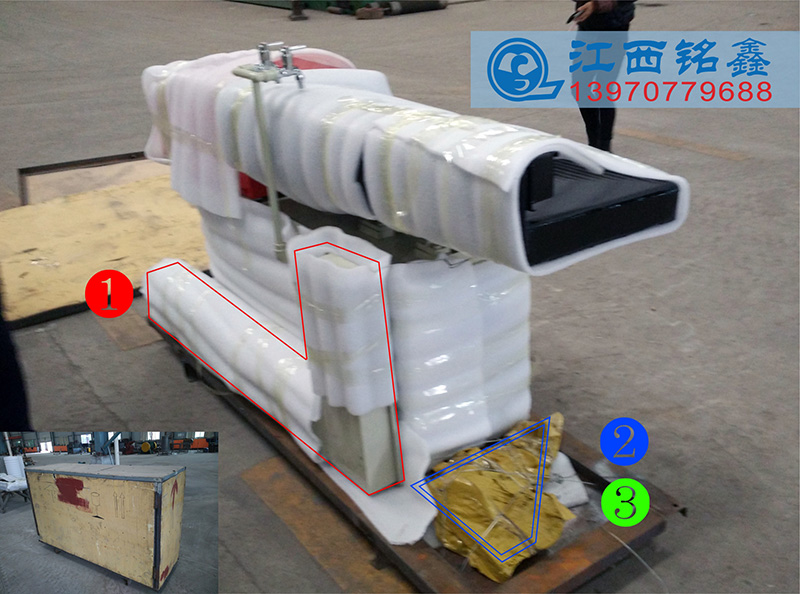

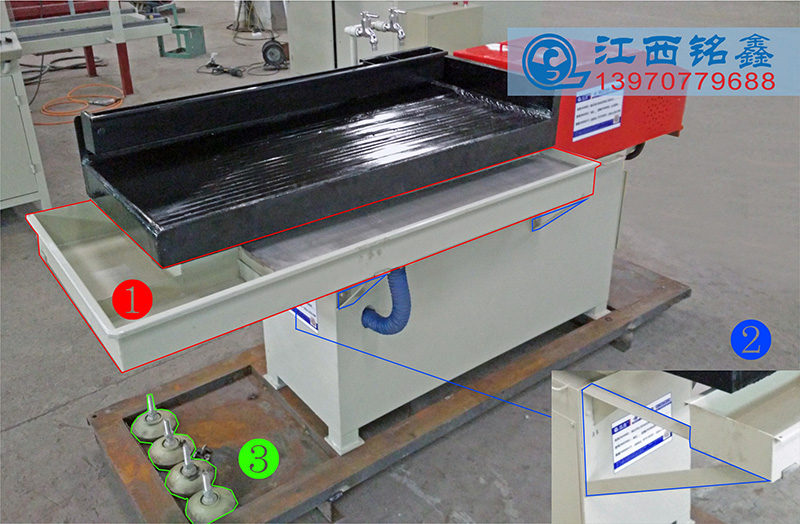

1.設備出廠已裝配調試好、為了便于包裝已把以下幾項配件拆解分裝、①接礦槽、②接礦槽支撐件、③防震墊腳。（圖1）（圖2）

??

（圖1）

??

（圖2）

2.打開包裝應當先把包裝箱上蓋板螺栓拆除、取下蓋板、拆除包裝箱前后邊板（大）再拆左右邊板（?。?，搖床主體是用兩顆M16X35的螺栓對角固定在包裝箱底架上的，拆除這兩顆固定螺栓后才能把搖床搬離包裝箱底架，墊高搖床裝上防震墊腳、安裝好接礦槽支撐件、扣好接礦槽。該搖床安裝簡單、只需放置在普通硬化的地面上，調整好四個墊腳高度保證搖床面縱向水平即可。使用前打開水箱蓋板、往水箱內注滿清水、把水泵立放于水箱水中即可通電試機，工作電源應為380v/50hz三項交流電壓、（水泵工作電壓是直流24v）。

使用要點

搖床的機構保證能調整和測定下列參數：

1.搖床的沖次數；

2.搖床的沖程；

3.搖床的橫向傾斜度；

4.沖洗水流量。

在搖床開始操作前，先開動機器，檢查機器運動情況和平穩性，向床面供給適量而均勻的沖洗水，調整截取裝置或重新安裝，連續而均勻的供給礦漿，注意產品分布區域情況。

為使搖床工作穩定，必須保證搖床的沖程合適，搖床搖動次數不變，供水量均勻，供給粒度相同以及其他不必要的條件。

如果改變選礦品種，調整床面傾斜度時，如上述各項必須加以整頓來滿足工作要求。當調整床面傾斜度時，必須將連接夾板1.11及螺母1.15松開以后，扭轉手輪3.2調整所需要的角度后，再固定螺母1.15，否則損傷或影響聯接部件正確性。

維護保養

1.潤滑保養：

搖床具體以下各注油點：

1.1床頭機構3個月?lián)Q機油一次；

1.2滑動軸承每8個小時注油一次;

1.3電動機軸承每6個月?lián)Q黃油一次

2.檢查維修：

2.1在使用過程中應注意機構各部分的聯接情況。如螺栓、螺母緊固情況。

2.2在使用中時常注意各部分運動情況，如溫升、響聲、穩定性等。

2.3調整沖程時，影響彈簧的張力，須注意調整彈簧座螺栓1.1 4。將彈簧適當調整后，用手拉三角皮帶兩周，運動靈活后，再緊固螺母定位，方可開機，否則會損壞機件。

2.4在調整床面傾斜角時，必須先將連接夾板1.11螺母松開，把傾斜角調定后，再擰緊螺栓和螺母，否則會扭損搖床連接件。

2.5時常檢查傳動三角帶的松緊，不可松或過緊，影響傳動機構的壽命。

2.6床面不能直接受陽光暴曬，不能承受打擊或重壓，高溫容器或物件不能接觸床面，否則將床面變形，脫漆而不能使用。

2.7床面若有局部疏水現象，可涂上牙膏，用潔凈無油的面紗毛巾或細水砂紙輕輕檫洗，即可消除。
